一、背景

　　隨著人民生活水平的提高，冬季采暖變得越來越普遍，南方采暖也成了大家的共識。而散熱片（暖氣片）采暖，依然是目前的主流，我國大多數區域采暖均選用散熱片采暖。而供暖熱源多采用燃煤鍋爐或者燃氣鍋爐，造成北方的采暖期嚴重的霧霾現象，空氣污染極其嚴重。熱泵產品作為新一代的環保采暖熱源設備，無污染，低碳節能，是目前主要的采暖替代產品。

散熱片采暖供水溫度常規為95℃/75℃，二次網設計參數75℃/50℃。從相關的暖氣片廠家了解到，目前的高壓鑄鋁暖片的供水溫度60℃即可滿足采暖需求。而采暖設計的室外溫度條件，以北京為例，設計工況室外溫度-12℃，也就是說在平均溫度-12℃的條件下，需要能夠長期穩定提供75℃~60℃的供暖熱水。普通的熱泵采暖機組，在如此低的環境溫度下運行，系統蒸發溫度過低，壓縮機的壓比過大，導致機組無法長期運行。目前的噴氣增焓熱泵機組解決了低環境溫度下的熱泵運行問題，但這種機組的供水溫度最高也就50℃，根本無法匹配目前的主流散熱片采暖，只能配合地板盤管采暖形式，其投資較大，施工較為復雜，安裝受到用戶使用習慣和施工水平的雙重考驗，推廣較為緩慢。低環境溫度下的高出水溫度熱泵，可以滿足散熱片采暖的供暖方式，成為了一種市場的需求。

　　二、 復疊系統熱泵機組簡介

　　復疊系統熱泵機組通常由兩個單獨的制冷系統組成，分別稱為高溫級及低溫級部分。正旭復疊機組高溫部分使用正旭公司的特種冷劑，低溫部分使用低溫制冷劑。高溫部分系統中的特種制冷劑的蒸發是用來使低溫部分系統中制冷劑冷凝，用一個冷凝蒸發器將兩部分聯系起來，它既是高溫部分的蒸發器，又是低溫部分的冷凝器。低溫部分的制冷劑在蒸發器內向被冷卻對象吸取熱量，并將此熱量傳給高溫部分制冷劑，然后再由高溫部分制冷劑將熱量傳給冷卻介質（水或空氣）。

　　3.1 本工程位于北京市昌平區的某別墅，總的建筑面積為400平方米，其中所需的空調/采暖使用面積為300平方米左右。應用戶的要求，冬季采用高壓鑄鋁暖氣片+正旭復疊系統熱泵機組

　　3.2正旭”空氣源復疊系統采暖設計計說明

　　夏季空調運行方式：復疊機組向風機盤管系統提供冷凍水，主機通過降頻處理以滿足負荷需求量以及高低溫級的負荷匹配，同時可以達到節約能耗，節省運行費用的目的。

　　冬季運行方式：復疊熱泵機組向散熱片系統提供高溫水；機組以室外環境空氣為熱源，主機會根據負荷量來増頻處理，滿足低溫工況下的采暖需求。

　　本系統具有較高的性價比，使用一套系統即滿足了不同季節供應空調制冷、散熱片采暖的需求，節省了投資。無需機房，無需專人持證上崗（相對于鍋爐），布置靈活，尤其對主流的散熱片采暖形式有很大的應用空間。

　　3.3 負荷計算

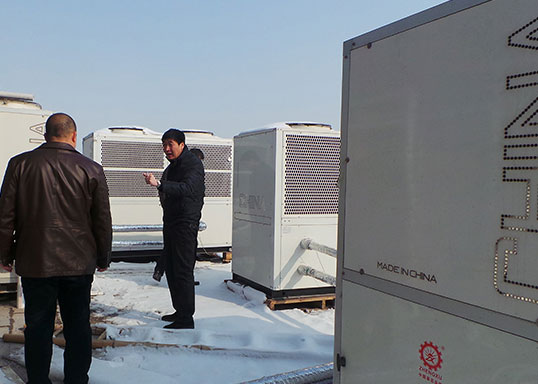

　　本套躍層房總面積為400平米，空調/采暖面積為300㎡，可知，系統設計冷負荷37.75kW，制冷工況供回水溫度為7/12；設計熱負荷為37.35kW，制熱工況供回水溫度為75/60。系統選用“正旭”ZWH-KFX-BT48/Ⅱ/CLNG（13P）復疊高溫采暖熱泵機組（圖3所示），額定功率13.6kW，制冷量40.68，-12℃制熱量28.35kW

　　能耗以及費用分析

　　在滿負荷情況下，將復疊機組采暖系統和其他系統進行了運行費用的對比分析，采暖按120天計算。當采用不同的冷熱源系統時，可得運行期間耗能對比如表3所示。從圖中可以看出，采用復疊機組+散熱片系統可以滿足采暖需求的條件下，其運行費用更加節省

　　四、結論

　　“正旭”復疊系統熱泵機組配合散熱片采暖可以達到很好的使用效果，其有效的解決了低環境溫度下的高水溫采暖的實際需求?？諝庠礋岜脵C組工作范圍廣，不受陰雨天氣影響，可全天候、全年不間斷為客戶提供冷熱源，智能控制系統，無需專人看守，可依據峰谷電價差，設定機組在電力谷價運行，能夠大幅度節約運行成本，減少環境污染。

　　“正旭”復疊機組的高水溫特性將會在國家散熱片采暖改造項目中產生巨大的影響，有很高的經濟效益和社會效益，在未來將會擁有更為廣闊的應用市場。
